变频控制柜 可广泛适用于工农业生产及各类建筑恒压供水、空压机、风机水泵、中央空调、港口机械、机床、锅炉、造纸机械、食品机械多种场合的自动控制。具有节约能源、运行成本降低、提高压力控制精度等特点

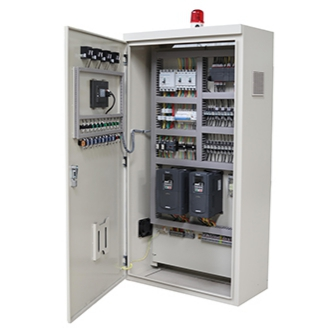

                                                              变频控制柜开门图

1、合理安排电气元件及触点位置

触点在连接设计时应分布在不同位置，将各电器触点的位置合理安排，可以减少连接导线的数量。对于一个串联回路，各电气元件或触点位置互换，并不影响其工作原理，从实际连线上却影响到安全、节省导线等各方面的问题。同一电器的不同触点在线路中应尽可能具有更多的公共连接线，这样可以简化接线并减少导线段数和缩短导线的长度。电器触点尽量接在同一组上，以免在电器触点上引起短路。交流接触器是两个行程控制电器，在电器控制线路中，应尽量将所有电器的控制触点接在线圈的左端，线圈的右端直接接到电源。这样可以减少在线路内产生虚假回路的可能性，还可以简化控制屏的出线和外部连接。

设计时，应使分布在电路中不同位置的同一电器触点接到电源的同一相上，以避免在电器触点上引起短路故障。

2、正确连接电器线圈

两个型号相同的交流接触器电压线圈不能串联后接于其两倍额定电压的交流电源止使用。由于接触器线圈上的电压是依线圈阻抗大小正比分配的，电器动作总有先后之差，当其中一个接触器先工作后，这个接触器的阻抗要比没吸合的接触器的阻抗大，其分压将超过额定电压，这时线圈电流将增加，有可能将线圈烧毁。另一个按触器线圈电压达不到额定电压而不吸合。所以，应将接触器线圈并联后再连接到其额定电压值的交流电源上。对于电感较大的电器线圈，如电磁阀、电磁铁或直流电机励磁线圈等则不宜与相同电压等级的接触器或中间继电器直接并联工作，否则在接通或断开电源时会造成后者的误动作。

线圈的连接如图2.3.2所示。即使外加电压是两个线圈额定电压之和也是不允许的，因为每个线圈上所分配到的电压与线圈阻抗成正比，由于制造上的原因，两个电器总有差异，不可能同时吸合。假如交流接触器K2先吸合，由于K2的磁路闭合，线圈的电感显著增加，因而在该线圈上的电压降也相应增大，从而使另一个接触器K1的线圈电压达不到动作电压。因此，需要 两个电器同时动作，则其线圈应并联。
