首先提出来个问题：什么叫 PLC控制柜 ？（PLC控制柜，是用PLC来作为主要控制的智能控制系统所组成的接线柜子。）具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散控制系统。能适应各种大小规模的工业自动化控制场合。 它可完成设备自动化和过程自动化控制，实现网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心。

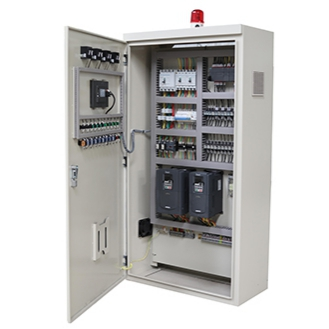

                                                                plc控制柜开门图

(1)在可以看清的情况下，小电路般采用A4版面:不使用网格，底色为白色。

(2)每个模块独立面出，用虚线框好，分清输入输出，”一般左侧输入、右侧输出。

(3)每个模块要标注模块名称。原则上将各功能部分模块化，以便于通用与借用。

(4)单片机最小系统不能做任何更改，各系统中相同MCU的最小系统保持一致。

(5)以单片机为中心扩展其他模块，形成分级结构。网标命名原则是下-级硬件对象迁就上甲等硬件对象，如某一单片机的PTA1引脚控制1个LED灯，应该在LED的引脚上标PTAI,而不是在PTAI引脚上标LED.

(6) )对外接口的设计，原则上必须采用防止反插的功能。

(7)设计时，每个电路板都应该设计有电源指示灯、故障指示灯等来表达电路的运行状态。实际使用时，若确实不需要这些指示灯，可以不焊接。

(8)文字标注可使用五号或小五号字体，电路原理图中的说明只使用汉字。

(9)电路绘制完成后，需要根据规定填写版权框中的有关信息，如对应图纸的功能、文件名、设计人名等。

(10)接插口(如电源插座、INOUTPUT、各端子口等)原则上分布在图纸的四周，示意出实际接口外形及每一引脚的功能。

(11)可调元件(如电位器)、切换开关等对应的功能需标识清楚。

(12)每一部件(如传感器、IC等)电源的去耦电阻/电容需置于对应脚的最近处。

(13)滤波器件(如高低频滤波电容、电感)需置于作用部位的最近处。
