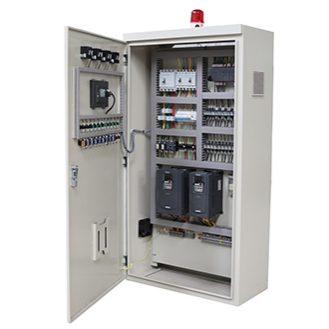

首先提一个问题：什么是电气控制柜？ 电气控制柜 顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

控制柜接线布局位置和方向的要求：



                                                               电气控制柜操作台式

1、电气控制电路设计概述

电气原理图设计是为满足设备及其工艺要求而进行的电气控制系统设计。电气原理图设计的质量决定着一台(套)电气控制设备的实用性、先进性和自动化程度，是电气控制系统设计的核心。

任何被控制设备功能的实现主要取决于电气控制系统的正常运行，电气控制系统的任一-环节的正常运行都将保证被控制设备功能的实现。相反，电气控制系统的非正常运行将会造成事故甚至重大的经济损失。任何一项工程设计的成功与否必须经过安装和运行才能证明，而设计者也只能从安装和运行的结果来验证设计工作，一旦发生严重错误，必将付出代价。因此，保证电气控制系统的正常运行首先取决于严谨而正确的设计，总体设计方案和主要元器件的选择应正确、可靠、安全及稳定，无安全隐患，这就要求设计者应正确理解设计任务、精通生产工艺要求、准确计算、合理选择产品的规格型号并进行校验。正确的设计思想和工程意识是高质量地完成设计任务的基本保证。

2、电气原理图设计的内容

电气设计的基本任务是根据控制要求设计和编制设备制造和使用维修过程中所必需的图纸、资料，包括总图、系统图、电气原理图、总装配图、部件装配图、元器件布置图、电气安装接线图、电气箱(柜)制造工艺图、控制面板及电气元件安装底板、非标准件加工图等，以及编制外购器件目录、单台材料消耗清单、设备使用维修说明书等资料。

电气控制系统设计中，原理图是所有图纸的灵魂，它是设计者构思的体现。原理图可以反映出电气系统的功能、电气逻辑。电气原理图是整个设计的中心环节，因为它是工艺设计和制订其他技术资料的依据。电气控制系统原理设计主要包括以下内容。
