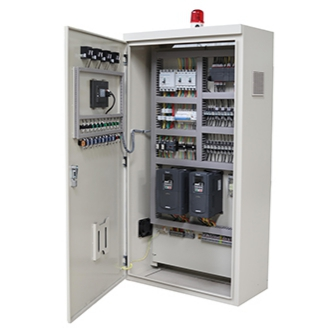

什么是电气控制柜？ 电气控制柜 顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

控制柜接线布局位置和方向的要求：



                                                        电气控制柜操作台式

一、振动、冲击和碰撞

应通过选择合适的设备，将它们远离振源安装或采取附加措施，以防止(由机械及其有关设备产生或实际环境引起的)振动、冲击和碰撞的不良影响。供方与用户可能有必要达成专门的协议。

二、供电电源

如果没有其他规定，以下要求适用。

1)交流电压变化范围等于输入额定电压的10%，短时(在不超过0.ss的时间内)交流电压波动范围为输入额定电压的15%~+10%

(2)相对谐波分量不应超过10%。(%x度)。

(3)交流电压换相缺口深度不应超过工作电压峰值的40%，换相缺口面积不应超过250。

(4)非重复和重复瞬态电压与工作电压峰值之比应符合:

非重复瞬态电压峰值/工作电压峰值<2.5;重复瞬态电压峰值/工作电压峰值<1.5。

(5)电源频率的偏差不得超过额定频率的+2%。

(6)由蓄电池供电的电压变化范围等于额定供电电压的+15%。注意:此范围不包括蓄电池充电要求的额外电压变化范围。

(7)设备电源电压的允许断电时间由制造厂给出。

三、电磁兼容性(EMC)

电气设备产生的电磁干扰不应超过其预期使用场合允许的水平。设备对电磁干扰应有足够的抗扰度水平，以保证电气设备在预期使用环境中可以正常运行。

EMC通用国家标准给出了EMC通用的抗扰度和发射很 限值。

为确保电气和电子系统的水平，IEC 61000-5-2给出了其系统电缆和接地指南。如果有产品标准，产品标准优先于通用标准。
