首先提出来个问题：什么叫PLC控制柜？（PLC控制柜，是用PLC来作为主要控制的智能控制系统所组成的接线柜子。）具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DCS)控制系统。能适应各种大小规模的工业自动化控制场合。 它可完成设备自动化和过程自动化控制，实现网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心。



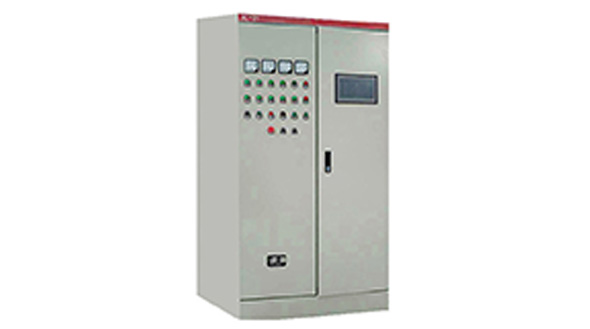

plc控制柜开门图

一、电阻类型的选定

1、根据应用电路选定电阻类型

固定电阻器有多种类型，选择哪一种材料和结构的电阻 器，应根据应用电路的具体要求而定。根据使用要求的不同，优选的固定电阻器种类也不相同，当选用固定电阻器时，必须注意下列几项原则。

(1)当电阻器工作于直流负载时

应按照绕线电阻器→碳膜电阻器→金属膜电阻器→金属氧化膜电阻器→合成膜电阻器→合成实芯电阻器的顺序优选。合成膜电阻器和合成实芯电阻器系列很少发生开路、短路失效，但电阻值不够稳定，对有容差设计的不敏感电路，使用此类电阻器可防止电阻器突发性失效所造成的装备失效。因此，在某些可靠度要求高的电路设计中，常使用这两种形式的电阻器。金属氧化膜电阻器系列在直流负载时会出现逆氧化反应，而且这种反应在湿热环境中会更加严重。

(2)当电阻器承受交流负载时

若工作频率较低，可按绕线电阻器→金属氧化膜电阻器→金属膜电阻器→碳膜电阻器→合成膜电阻器→合成实芯电阻器顺序选用。当工作频率在几十千赫以上时，要考虑高频特性。

(3)应根据电路工作频率选择不同类型的电阻

当工作频率在几十千赫以上时，婴考虑高频特性。高频电路应选用分布电感和分布电容小的非线统电阻器，如碳膜电阻器、金属电阻器和金属氧化膜电阻器等。

(4)高增益小信号放大电路应选用低噪声电阻器

高增益小信号放大电路应选用低噪声电阻器，如金属膜电阻器、碳膜电阻器和线绕电阻器，而不能使用噪声较大的合成碳膜电阻器和有机实芯电阻器。

(5)线绕电阻器的功率较大，电流噪声小，耐高温，但体积较大

普通线绕电阳器常用于低频电路或用作限流电阻器、分压电阻器、泄放电阻器成大功率管的偏压电阻器。精度较高的线绕电阻器多用于固定衰减器、电阻箱、计算机及各种精密电子仪器中。
