首先提出来个问题：什么叫PLC控制柜？（PLC控制柜，是用PLC来作为主要控制的智能控制系统所组成的接线柜子。）具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DCS)控制系统。能适应各种大小规模的工业自动化控制场合。 它可完成设备自动化和过程自动化控制，实现网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心。

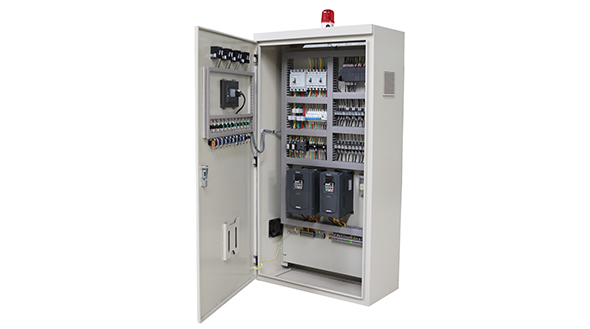

plc控制柜开门图

一、I/0端的接线要求

1、输入接线要求

大量实践表明，PLC控制系统的故障率相当部 分由外接传感 器故障引起。特别是一些机械型的行程开关、限位开关的故障率往往比PLC本身故障率高得多，所以在设计PLC控制系统时应采取相应的措施，如用高可靠性的接近开关代替机械型的行程限位开关，就可保证PLC控制系统的高可靠性。

输入接线端子是PLC与外部传感器、负载转换信号的端口。PLC 一般接受行程开关、限位开关等输入的开关量信号。

输入接线，一般指外部传感器与输入端口的接线。输入器件可以是任何无源的触点或集电极开路的NPN管。输入器件接通时，输入端接通，输入线路闭合，同时输入指示的发光二极管亮。

输入端的一次电路与二次电路之间采用光电耦合器隔离。二次电路带RC滤波器，以防止由于输入触点抖动或从输入线路串入的电噪声引起PLC误动作。

若在输入触点电路串联二极管，二极管上的电压应小于4V。若使用带发光二极管的舌簧开关，串联的二极管的数目不能超过两只。

另外，输入接线还应特别注意以下几点。

(1)输入接线一-般不要超过30m。但如果环境干扰较小，电压降不大时，输入接线可适当长些。

(2)输入、输出线不能用同根电缆，输入、输出线要分开。

(3)可编程控制器所能接受的脉冲信号的宽度，应大于扫描周期的时间。

(4)尽可能采用常开触点形式连接到输入端，使编制的梯形图与继电器原理图- -致，便于阅读。

(5)不要将交流电源线接到输入端子上，以免烧坏PLC。
