首先提出来个问题：什么叫PLC控制柜？（PLC控制柜，是用PLC来作为主要控制的智能控制系统所组成的接线柜子。）具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DCS)控制系统。能适应各种大小规模的工业自动化控制场合。 它可完成设备自动化和过程自动化控制，实现网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心。

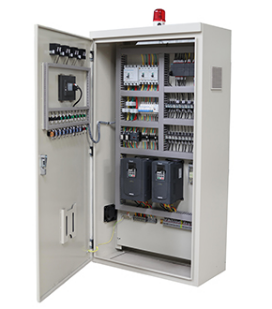

plc控制柜开门图

1.电气控制设备的特点和对保护电器的要求

电气控制设备的控制对象是直接连接用电设备，短路或接地故障时，要求尽快甚至瞬时切断电路，无选择性要求。而电气控制设备对保护电器要求较高，应选用选择型断路器。

使用低压断路器来实现短路保护比熔断器优越，因为当三相电路短路时，很可能只有一相的熔断器熔断，造成断相运行。对于低压断路器来说，只要短路都会使开关跳闸，将三相同时切断。另外还有其他自动保护作用。但低压断路器结构复杂、操作频率低、价格较高，因此适用于要求较高的场合，如电源总配电盘。

2.电气控制设备故障特点

(1)短路和接地故障多发生在末端回路，大约占到所有故障的90%以上，特别是插座回路，原因是插头、插座和移动电器及其导线和接头等较容易出故障。

(2)就故障类型而言，接地故障多，相间短路少，前者约占80%~90%。

(3)电动机等设备的末端回路通常是过载多，短路故障较少，电动机的过载约占故障的80%以上，而过载是用热继电器保护的，不会使熔断器、断路器动作。

3.保护电器设计选型方案

根据前面叙述的电路故障特点和几种保护电器性能的比较，提出保护电器选型方案的建议。本文只论述熔断器和断路器的选型方案，而不涉及保护电器参数的整定。

(1)以下位置应选用选择型断路器。

①电气控制柜的母:干线，或引出的电流容量较大(如500A以上)的树干式线路的保护；

②重要场所的低压配电屏引出的电流容量较大(如300A以上)的放射式线路的保护。

(2)以下位置可选用非选择型断路器。

①末端回路的保护;

②当供给用电设备不多，且偶然停电影响不太大时。

(3)以下位置宜选用熔断器。

①配电线路中间各级分干线的保护:

②电气控制柜引出的电流容量较小(如300A以下)的主电路的保护;

③有条件时也可用作电动机末端回路的保护，但此处不宜选用gG型熔断器(全范围分断、一般用途的熔断器)，而应选用aM型熔断器(部分范围分断、电动机保护用熔断器)。因aM型熔断器选用的熔体额定电流比gG型小得多，有利于提高保护灵敏性，也避免了使上级保护电器选得过大。

(4)为了提高保护性能，可以将熔断器与自动开关串联使用。

如果电路中安装了断路器，就可以不用熔断器，热继电器需要与交流接触器配合使用。因过载时热继电器上的触点断开切断控制回路，目前熔断器一般多 用于控制回路。
