首先提出来个问题：什么叫PLC控制柜？（PLC控制柜，是用PLC来作为主要控制的智能控制系统所组成的接线柜子。）具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DCS)控制系统。能适应各种大小规模的工业自动化控制场合。 它可完成设备自动化和过程自动化控制，实现网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心。

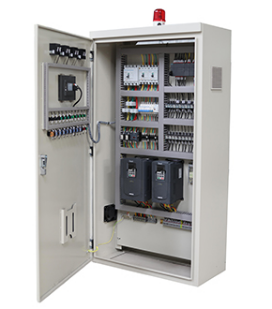

plc控制柜开门图

1.端子功能图

表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。

2.接线图或接线表

接线图或接线表表示成套电气控制设备或装置的连接关系，是用于提线和检查的一种简图或表格。

（1）单元接线图或单元接线表:表示成套装置或设各中 一个结构单 元内的连接关系的一种接线图或接线表。结构单元指在各种情况下可独立运行的组件或某种组合体，例如，一次接线图和二次接线图。

（2）互连接线图或互连接线表:表示成套装置或设备的不同单元之间连接关系的一一种接线图或接线表。例如，电气部件接线图或线缆接线图及接线表。

（3）端子接线图或端子接线表:表示成套装置或设备的端子，以及接在端子上的外部接线 (必要时包括内部接线)的种接线图或接线表。 例如，电气部件接线图。

（4）电缆配置图或电缆配置表:提供电缆两端位置， 必要时还包括电缆功能、箱性和路径等信息的一种接线图或接线表。
