如何按照控制柜图纸合理的接线生产

添加时间:2021/6/13 0:00:00 浏览次数:124



首先提出来个问题:什么叫PLC控制柜?(PLC控制柜,是用PLC来作为主要控制的智能控制系统所组成的接线柜子。)具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小,进行组合,既可以实现单柜自动控制,也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DCS)控制系统。能适应各种大小规模的工业自动化控制场合。 它可完成设备自动化和过程自动化控制,实现网络功能,性能稳定、可扩展、抗干扰强等特点,是现代工业的核心。

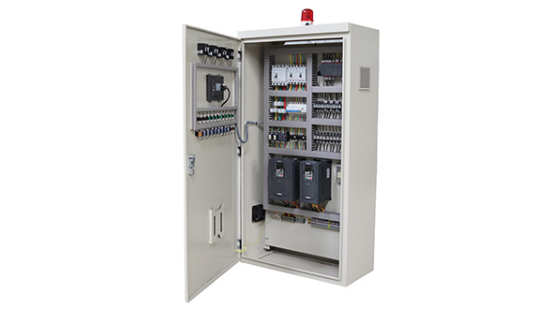

plc控制柜开门图

1.对电气安装接线图的要求

电气安装接线图主要用于指导相关人员对电气设备进行合理的安装配线、按线、查线、线路检查、线路维修和故障处理。电气接线图是用来组织排列电气控制设备中各个零部件的端口编号和该端口的导线电缆编号,以及接线端子排的编号。在图中要表示出各电气设备、电气元件之间的实际接线情况,并标注出外部接线所需的数据。在电气安装接线图中各电气元件的文字符号、元件连接顺序、线路号码编制都必须与电气原理图一致。

在绘制电气安装接线图时有以下几点注意事项。

(1)接线图中一般应示出如下内容:电气设备和电气元件的相对位置、文字符号、端子号、导线号、导线类型、导线截面、屏蔽和导线绞合等。

(2)所有的电气设备和电气元件都按其所在的实际位置绘制在图纸上,且同一电器的各元 件根据其实际结构,使用与电路图相同的图形符号画在一起, 并用点画线框上,其文字符号以 及接线端子的编号应与电路图中的标注一致, 以便对照检查接线。

(3)接线图中的导线有单根导线、导线组(或线扎)、电缆等之分,可用连续线和中断线来表示。凡走向相同的导线可以合并,用线束来表示,到达接线端子板或电气元件的连接点时再分别画出。在用线束表示导线组、电缆等时可用加粗的线条表示,在不引起误解的情况下也可采用部分加粗。另外,应标注清楚导线及套管、穿线管的型号、根数和规格。
