首先提出来个问题：什么叫PLC控制柜？（PLC控制柜，是用PLC来作为主要控制的智能控制系统所组成的接线柜子。）具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DCS)控制系统。能适应各种大小规模的工业自动化控制场合。 它可完成设备自动化和过程自动化控制，实现网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心。

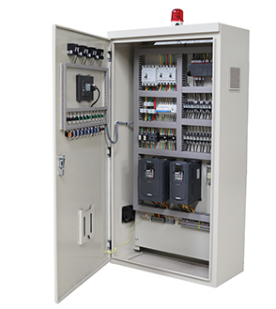

plc控制柜开门图

1.电气元件的排放位置

(1)电器尽可能组装在一起， 使其成为一台或几台控制装置。

只有那些必须安装在特定位置上的器件，如按钮、手动控制开关、位置传感器、离合研、电动机等，才允许分散安装在指定的位置上。

(2)除了手动控制开关、信号灯和测量器件外，门上不要安装任何器件。

(3)由电源电压直接供电的电器最好装在一起， 使其与只由控制电压供电的电器分开。

(4)电源开关最好装在箱内右上方，其操作手柄应装在控制箱前面或侧面。电源开关的上方最好不安装其他电器，若安装，应把电源开关用绝缘材料盖住，以防电击。

(5)箱内电器(如接触器、继电器等)应按电路图上的编号顺序，牢固安装在控制箱上，并在醒目处贴上各部件相应的文字符号。

2.电气元件的排放高度

所有电器必须安装在便于更换、检测的地方。为了便于维修或调整，箱内电气元件的部位， 必须位于离地面0.4~ -2m 处。所有接线端子，必须位于离地面至少0.2m处，便于装拆导线。3.绝缘要求

（1）安排电气零部件位置时应有足够的电气间隐及爬电距离，并应考虑有关的维修条件， 以保证设备安全可靠地工作。
