首先提出来个问题：什么叫PLC控制柜？（PLC控制柜，是用PLC来作为主要控制的智能控制系统所组成的接线柜子。）具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DCS)控制系统。能适应各种大小规模的工业自动化控制场合。 它可完成设备自动化和过程自动化控制，实现网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心。

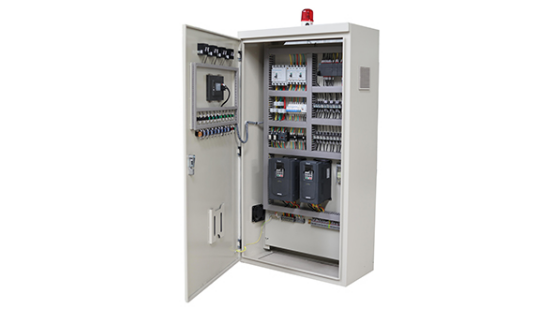

plc控制柜开门图

一、机柜尺寸的选择需要列出所有装在机柜内的设备和它们需要占用空间高。长、宽尺寸的完指数期及重量。根据要求计教需婴机柜空间(以U或1.75英寸为单位)尺寸，还受考虑空间的裕度。

（1）机柜宽度的选择

标准机柜，又称19英寸标准机柜，按照IEC60297标准尺寸进行生产，严格保证内部安装尺寸满足19英寸要求。所以，灾度上可以不必考虑，直接选用19英寸标准机柜即可。

装有支架的设备不需要考虑宽度，因为它们是按机柜的宽度设计的。但对于不能安支架的机柜及其他外设，宽度是不能忽视的。

（2）机柜深度的选择

机柜深度的选择，要充分考虑需要安装的设备深度，取其中最深设备的尺寸。在最深设备尺寸的基础上,增加200mm左右，作为预留的走线空间。现在主流的19英寸标准机柜，有600mm, 800mm, 900mm, 1000m 四个深度可供选择。

从使用上说，多预留点深度是有必要的。机柜的后部也有很大的空间可以利用，这就是要计算机柜深度的原因。选择较深的机柜，可以选择将两台设备背靠背安装在机柜内。采用上 述方式可在机柜中装入两排设备，一排从机柜的前门装卸，另一-排从后门装卸， 从而装置更多的设备，增加机柜的空间利用率。为了能充分利用机柜深度空间，机柜在设计时，可增加立柱深度方向的调节功能。四根立柱，前后方向可根据需求随意移动，使用螺钉连接，操作简单，还可以根据设备实际深度，调整其安装位置。

（3）机柜高度的选择

高的机柜能装进更多的设备，而且更省空间。机柜的总高度将最终决定可以把多少设备装进机柜。 机柜的高度，- -般以“U"表示。“U” 是一种表示服务器外部尺寸的单位，是Unit的缩略语，1-.45m-1.75英寸，也是IEC297系列标准规定的机柜尺寸国际标准。选择机柜的高度时，需要计划并列出所有需要装在机柜内的设备，并计算它们的总高度。根据这个总高度，就可以选择需要的机柜了。

谁都不愿意看到塞满机柜后不久就发现还要再装进一些设备。 所以，作为一条基本原则， 机柜高度要多出20%~ 30%6以备系统扩充。这些空间也可以改普设备的通风条件。为了保证充分利用空间，机柜立柱每u之间，按1.875m间隔开有三个安装方孔，让设备安装更加随心所欲。同时，为了方便安装，机柜立柱上，每个安装位置应丝印编号标示。
