电气控制柜顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

按照标准，规程、规范及技术标准的要求，对电气控制柜进行绝缘性能测试及耐压试验。确保其介电强度符合要求。

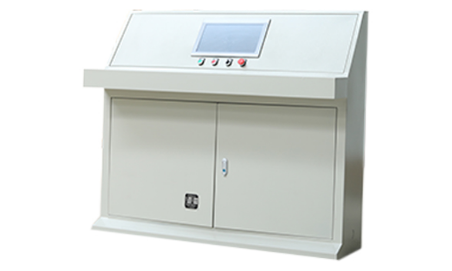

电气控制柜操作台式

先做一个简单的针对电气控制设备的局部照明的了解：

1.概述

保护连接电路的连接应符合设计规范中的规定。

通/断开关不应装在灯头座上或悬挂在软线上。

应通过选用合适的光源避免照明有频闪效应。

如果电柜中装有固定照明装置，则应考虑电磁兼容性。

2.电源

局部照明线路两导线间的额定电压不应超过250V。建议两导线间电压不超过250V。照明电路应由下述电源之-供电:

（1）连接在电源切断开关负载边的专用的隔离变压器。副边电路中应设有过电流保护。

（2）连接在电源切断开关进线边的专用的隔离变压器。该电源应仅允许供控制电柜中维修照明电路使用。副边电路中应设有过电流保护。

（3）带专用过电流保护的机械电路。

（4）连接在电源切断开关进线边的隔离变压器，这时在原边设有专用的切断开关，副边设有过电流保护，而且装在控制电柜内电源切断开关的邻近处。

（5）外部供电的照明电路(如工厂照明电源)。只允许装在控制电柜中，整个机械工作照明的额定功率不超过3kW。

例外:操作者在正常工作时伸臂碰不到的固定照明，本条规定不适用。

3.保护

局部照明电路应按照设计规范中的要求进行保护。

4.照明配件

可调照明配件应适应于实际环境。

灯头座应符合有关国家标准:用保护灯头的绝缘材料制造以防止意外触电。反光罩应用灯架而不应用灯头座支承。

操作者在正常工作时伸臂碰不到的固定照明，本条规定不适用。
