电气控制柜顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

了解控制柜柜内布局和介绍，生产前就要开始了解柜内元器件摆放的位置，为方便大家了解，我们总结并分段解说：

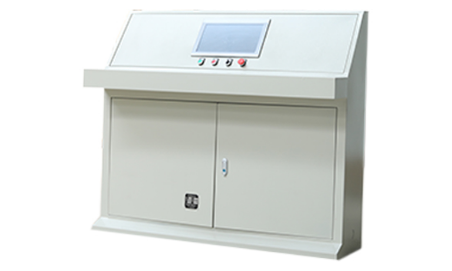

电气控制柜操作台式

（1）在空间允许条件下，把发热元件和噪声振动大的电气部件，尽量放在离其他元件较远的地方或隔离开来。一般较重、体积大的设备放在下层，主电路电气元件和安装板安装在柜内的框架上，控制电路的电气元件安装在安装板上。当元器件数量较多时，电气元件和安装板可分层布置。

同一组件中电气元件的布置应注意将体积大和较重的电气元件安装在电器板的下面或柜体的框架上，而发热元件应安装在电气箱 (柜)的上部或后部。负荷开关应安装在隔离开关的下 面，并要求两个开关的中心线必须在一条直线上,以便于母线的连接。 般热继 电器的出线端直接与电动机相连，而其进线端与接触器直接相连，便于接线并使走线最短，且宜于散热。

（2）需要经常维护、检修、调整的电气元件安装位置不宜过高或过低，人力操作开关及需经常监视的仪表的安装位置应符合人体工程学原理，其安装位置应高低适宜，以便工作人员操作。

（3）强电、弱电应该分开走线，注意屏蔽层的连接，防止外界干扰的窜入。

为便于拆卸和维修，各层间的引线以及与箱外的连线均应通过端子板(或接插件)连接。

（4）显示屏、仪表、指示灯、开关、调节旋钮等应安装在电气柜柜门的上方。对于多工位的大型设备，还应考虑多地操作的方便性;控制柜的总电源开关、紧急停止控制开关应安放在方便而明显的位置。

（5）电气元件的布置应考虑安全间隙，各电气元件之间，上、下、左、右应保持一定的间 距，并做到整齐、美观、对称:外形尺寸与结构类似的电器可安放在一起， 以便进行加工、安装和配线。若采用线槽配线方式，应适当加大各排电器间距，以利于布线和维护，并且应考虑器件的发热和散热因素。
