电气控制柜顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

了解控制柜柜内布局和介绍，生产完成后就要开始了解产品的现场使用环境的选择了，为方便大家了解，我们总结并分段解说：

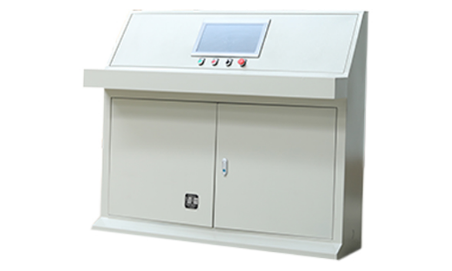

电气控制柜操作台式

1)根据用户的使用环境确定控制柜的防护等级

如果用户的使用环境中存在雨、雪、风、沙、腐蚀性气体、微生物、小动物等影响电气控制设备安装及可靠工作的因素，就必须根据用户的使用环境确定控制柜的防护等级，然后根据确定的控制柜的防护等级进行机柜的结构设计，最后确定机柜的尺寸。

2)温度

温度是影响电气控制设备安装及可靠工作的决定性因素。电气元件的工作温度每超过额定 工作温度10C，其工作寿命将减少一半; 当温度过高时电气元件会在瞬间烧毁。控制电气控制设备的工作温度通常采用控制大气环境温度和控制电气控制设备内部工作温度两种方法。

控制大气环境温度需要付出比较高的成本，例如采用空调设备，因此，在采取其他技术措施能够解决的情况下一般不推荐使用。采用降低电气控制设备内部工作温度的方法比较普遇，降低电气控制设备内部工作温度的方法有以下几种:

降低机柜内的功率密度

降低机柜内的功率密度就是说，在绘制电气元件布置图时，各个电气元件不能为了节省空 间而紧凑安装，而应布置得尽可能松散-些， 尤其是那些发热量比较大的器件。

降低机柜内的温度

使用风机加快机柜内空气的流速来降低机柜内的温度，简单可靠，是比较普遍的方法。当风机降温无法满足要求时，可以采用水冷降温的方法。水冷降温结构比较复杂，运行成本稍高。不论哪种降温方式，在绘制电气元件布置图时都必须满足相关技术标准的要求，并且对机柜结构尺寸都会产生不同程度的影响。

3)海拔高度

海拔高度对机柜尺寸的影响:海拔高度增加时，空气变得稀薄使电气控制设备的欺热条件变差，导致电气控制设备的温度升高。所以，海拔高度对电气元件布置图的影响与温度相同。
